1. Caractéristiques et environnement de fonctionnement applicable:

Un émetteur d'écoulement magnétique convient à une utilisation dans une variété d'environnements difficiles. Les options d'alimentation incluent 85V - 265V AC, 24V DC, l'alimentation de la batterie et l'alimentation solaire. Supposons que vous ayez besoin d'installer l'appareil dans une zone sans infrastructure électrique et de gérer le débitmètre via un système de contrôle. Dans ce cas, vous pouvez choisir un modèle alimenté par batterie - avec protocole Modbus ou un modèle alimenté par batterie avec sortie d'impulsion. Ces modèles sont standard avec une protection IP68, répondant efficacement à vos besoins de mesure et de contrôle.

Les émetteurs à débit MAG sont des instruments qui peuvent mesurer tous les liquides conducteurs. Ils occupent une position clé dans l'industrie de la mesure en raison de leur grande précision, de leur forte stabilité, de leur obstacle aux composantes obstruées dans le pipeline, des coûts de maintenance faibles et de la longue durée de vie.

DN80 electromagnetic flowmeter sensor

DN400 hard rubber electromagnetic flowmeter

2. Spécifications les plus populaires:

Avant d'acheter un débitmètre électromagnétique, vous devez personnaliser les différents composants de l'appareil en fonction des propriétés du liquide mesurées. Ceci décrit les configurations les plus courantes:

※ Pour mesurer les liquides corrosifs non - tels que les eaux usées et les eaux usées, une doublure en caoutchouc et des électrodes SS316 peuvent être utilisées.

※ Pour mesurer les liquides sanitaires tels que l'eau potable, la bière et le lait, une doublure PTFE et des électrodes SS316 peuvent être utilisées. L'acier inoxydable, comme SS304 ou SS316, est recommandé pour le capteur.

※ Pour mesurer les liquides acides, une doublure PTFE et des électrodes Hastelloy sont recommandées. Pour mesurer les liquides alcalins, une doublure PTFE et des électrodes de titane ou de tantale sont recommandées. L'acier inoxydable est recommandé pour le boîtier, car les molécules corrosives dans l'environnement de fonctionnement peuvent endommager le boîtier du capteur au fil du temps. L'utilisation de l'acier inoxydable prolongera considérablement la durée de vie.

3. Classification:

※ Insertion - Type d'émetteur de débit magnétique, qui se compose d'un capteur magnétique inséré dans le fluide. Ce type d'émetteur est très adapté à une utilisation dans de grands pipelines ou des canaux ouverts, avec un faible coût d'utilisation, une installation simple et une grande précision.

※ Émetteur de débit en ligne intégré, qui est directement installé dans le pipeline d'écoulement. Ce type d'émetteur est le mieux adapté aux applications à faible débit ou où le fluide est abrasif ou corrosif. Dans les émetteurs de flux de ligne - sont également généralement plus compacts que les émetteurs de flux de type insertion -, ce qui les rend plus faciles à installer et à maintenir.

※ Émetteur d'écoulement en ligne séparé, le capteur est installé dans le pipeline, le convertisseur et le capteur sont séparés (la configuration standard est un câble de 10 * 2, mais la longueur du câble peut être personnalisée). Ce type convient plus à l'installation dans des puits ou des sites profonds avec des positions de pipeline relativement élevées, en particulier dans les puits profonds, et peut être fabriqué avec un niveau de protection IP68, de sorte que s'il y a de l'eau dans le puits profond, il n'affectera pas le fonctionnement normal de l'instrument.

4. Tableau de taille:

Electromagnetic flowmeter size chart

DN	L	L1	H	H1	D	D1	b	N-Φ	Boulon	Poids (kg)
10	140	76	245	65	95	65	14	4-Φ14	M12	4
15	200	76	225	70	95	65	14	4-Φ14	M12	5
20	200	76	235	75	105	75	16	4-Φ14	M12	6
25	200	76	235	75	115	85	16	4-Φ14	M12	7
32	200	76	250	85	140	100	18	4-Φ18	M16	8
40	200	76	260	95	150	110	18	4-Φ18	M16	9
50	200	76	270	100	165	125	20	4-Φ18	M16	10
65	250	76	285	110	185	145	22	8-Φ18	M16	12
80	250	76	295	120	200	160	24	8-Φ18	M16	14
100	250	100	316	130	220	180	26	8-Φ18	M16	15
125	250	140	330	145	250	210	26	8-Φ18	M16	18
150	300	170	350	285	240	65	28	8-Φ22	M20	23
200	250	230	420	190	340	295	24	8-Φ22	M20	27
250	450	280	295	220	395	350	26	12-Φ22	M20	38
300	500	290	540	240	445	400	28	12-Φ22	M20	48
350	550	300	550	285	505	460	28	16-Φ22	M20	65
400	600	360	635	305	565	515	30	16-Φ26	M24	80
450	600	360	720	326	615	565	30	20-Φ26	M24	100
500	600	360	750	335	670	620	32	20-Φ26	M24	120
600	600	356	825	410	780	725	36	20-Φ30	M27	210
700	700	440	950	470	895	840	36	24-Φ30	M27	300
800	800	500	1080	530	1015	950	38	24-Φ33	M30	400
900	900	550	1175	575	1115	1050	42	28-Φ33	M30	500
1000	1000	610	1285	670	1230	1160	44	28-Φ36	M33	700
1200	1200	730	1500	750	1405	1340	40	32-Φ33	M30	850
1400	1400	800	1700	840	1630	1540	44	36-Φ36	M33	1100
1600	1600	900	2100	975	1830	1760	48	40-Φ36	M33	1500
1800	1800	1000	2600	1300	2045	1970	50	44-Φ39	M36	1900
2000	2000	1100	2800	1400	2265	2180	54	48-Φ42	M39	2300
2200	2200				2475	2390	60	52-Φ42	M39	2850
2400	2400				2885	2500	62	56-Φ48	M42	3330
2600	2600				2905	2810	64	60-Φ48	M42	3895
2800	2800				3115	3020	68	64-Φ48	M42	4950
3000	3000				3315	3220	70	68-Φ48	M42	5600

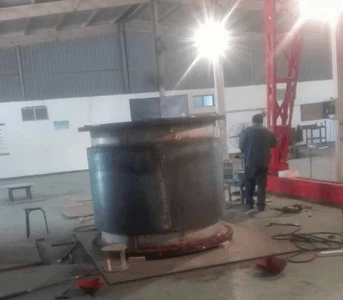

5. Diagramme de production d'atelier:

6. Options de doublure:

La sélection de la muqueuse de l'émetteur d'écoulement magnétique est très importante: selon les caractéristiques du liquide mesuré, comme la température du milieu, la corrosivité (valeur de pH), que le liquide contient des impuretés, etc., la sélection du matériau de liaison le plus approprié est la clé pour garantir que la durée de travail du débitmètre est essentielle à la précision de la mesure.
Les matériaux de doublure disponibles sont les suivants:

garniture	Caractéristiques
Doublure néoprène	* Résistance à l'huile, résistance au solvant, résistance à l'oxydation, résistance à la corrosion à l'acide général, à l'alcali, au sel et à d'autres milieux, mais pas à la résistance à la corrosion aux milieux oxydants. * A une excellente élasticité et une résistance à l'usure. Mais la résistance au froid est mauvaise. * Portée de l'application: 1,0 degré - 80 degrés d'acide non fort, alcali fort, fort moyen oxydant. Peut mesurer les eaux usées, la boue et la suspension moins abrasives.
caoutchouc en polyuréthane	* A une excellente résistance à l'usure et à l'élasticité. Cependant, sa résistance à l'acide et aux alcalins est mauvaise, il ne peut donc pas être utilisé dans l'eau mélangée à des solvants organiques. * Portée de l'application: -2,5 degrés -60 degrés, adapté à une pulpe abrasive neutre et forte, une suspension de charbon, de la boue, une pulpe de papier, des eaux usées domestiques, des eaux usées.
Polytétrafluoroéthylène (PTFE)	* PTFE est le matériau avec les propriétés chimiques les plus stables parmi les plastiques; Il résiste à l'acide chlorhydrique bouillonnant, à l'acide sulfurique, à l'acide nitrique, à une régia aqua, à de l'alcali concentré et à divers solvants organiques, mais il n'est pas résistant au trifluoride de chlore, à un fluorure d'oxygène à haute température, à un grand fluor liquide à débit, à la corrosion liquide par oxygène et en onzone. B. Mauvaise résistance à l'usure et résistance à la pression négative. C. Portée de l'application: -25 degrés à -140 degrés, de fortes substances corrosives telles que l'acide concentré et l'alcali, l'eau potable, le lait, la bière, les boissons et d'autres médias sanitaires.
Éthylène propylène fluoriné (F46)	* Hydrophobe et non - Stick. * La résistance à la corrosion est la seconde seulement après le PFA. * Lorsque l'exigence de résistance à la pression négative est élevée, un maillage métallique peut être installé pour améliorer la capacité de résistance à la pression négative. * Mauvaise résistance à l'abrasion. * Portée de l'application: - 25 degrés -100 degrés ABRASIVE Média non fort, médias sanitaires.

7. Type d'électrode:

Matériaux électrodes	Performances principales et application
SS316L	Utilisé pour l'eau industrielle, l'eau de vie, les eaux usées, etc., avec une faible corrosion; applicable aux industries pétrolières, chimiques, de métallurgies et de domaines de la protection municipale et de la protection de l'environnement;
HB	Avec une bonne performance de résistance à la corrosion à toutes les concentrations d'acide chlorhydrique sous le point d'ébullition; Résistez également à l'acide sulfurique, à l'acide phosphorique, à l'acide hydrofluorique, à l'acide organique et à d'autres acides non oxydants non-, alcalin et acide chlorhydrique, etc.
HC	Résistez non - acide oxydant, comme le mélange d'acide nitrique / acide chromique et d'acide sulfurique; et résister au sel oxydant, comme Fe 3+, Cu 2+, et d'autres agents oxydants comme la solution d'hypochlorite et l'eau de mer, etc.
Titane	Résister à l'eau de mer, des types de chlorures, de l'hypochlorite, de l'acide oxydant (y compris de l'acide nitrosonitrique), de l'acide organique, de l'alcali, etc., mais ne résistent pas à l'acide réductique purifié (acide sulfurique, acide chlorhydrique); La corrosion réduira considérablement lorsqu'elle n'a qu'à l'agent oxydant (comme l'acide nitrique et les médiums ioniques avec Fe, Cu) dans l'acide.
Tantale	Bonne corrosion - propriété résistante, similaire au verre; Il pourrait presque résister à tous les milieux chimiques (y compris l'acide chlorhydrique bouillonnant, l'acide nitrique et l'acide sulfurique en dessous de 17 degrés 5), mais pas l'acide hydrofluorique, l'acide sulfurique fort et l'alcali.
Platine - alliage d'iridium	Utilisé pour toutes les substances chimiques, résistant à la corrosion (comme l'acide, l'alcali, divers sels), mais pas résistant à Aqua Regia.

8. Vérifiez la vidéo:
Tous nos produits seront vérifiés un - à - un avant de quitter l'usine pour s'assurer que le taux de réussite du débitmètre est à 100% après avoir quitté l'usine, et la précision répond aux normes internationales:

FAQ:

1. Q: Et la précision de vos produits?

R: La précision de notre débitmètre électromagnétique est de 0,5% et la plus élevée peut atteindre 0,2%.

2. Q: Quels sont les matériaux du corps de la montre?

R: Les matériaux principaux sont: en acier au carbone, SS304 et SS316. Le matériau du capteur le plus approprié peut être sélectionné en fonction des caractéristiques du milieu et de l'environnement du site actuel ou des exigences du client.

3. Q: Puis-je choisir de commander des échantillons? Combien de PC est le MOQ?

R: Oui, notre MOQ est 1PCS

4. Q: Quelles méthodes d'expédition soutenez-vous toutes?

R: Nous pouvons expédier par mer, par avion, par chemin de fer, par express, et si vous avez votre propre transmit, nous pouvons envoyer les marchandises à votre entrepôt de Chine désigné gratuitement.

5. Q: Quels sont les méthodes de paiement?

R: Nous soutenons: le paiement TT, le paiement en ligne de la carte de crédit, le paiement de Western Union, le paiement RMB et le paiement LC.

Si vous avez plus de questions, veuillez nous contacter, nous aurons des représentants commerciaux professionnels et des ingénieurs pour répondre à toutes vos questions. Henan Junyuan Automation Equipment Co., Ltd. accueille vos demandes!
