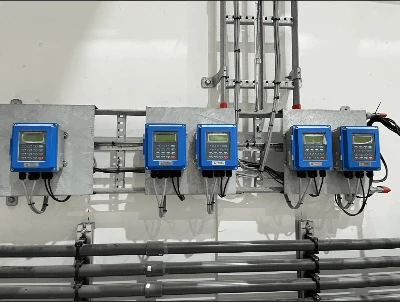

Les étapes d'installation d'un fixedébitmètre à ultrasonssont les suivants :
Tout d'abord, définissez les spécifications du tuyau, telles que le diamètre extérieur, le diamètre intérieur, l'épaisseur de paroi, le liquide mesuré, le type de capteur, la méthode d'installation, etc. Enfin, déterminez la distance d'installation et fixez le capteur au tuyau en fonction de la distance déterminée.
Définissez rapidement les paramètres de mesure et maîtrisez rapidement la méthode d'installation
I.Paramètres :
1. Tapez MENU 1 1 pour accéder à la fenêtre 11, puis appuyez sur ENT pour entrer. Entrez le diamètre extérieur du tuyau et appuyez sur ENT pour confirmer.
2. Tapez ▼/- pour faire défiler vers le bas et accéder à la fenêtre 12, puis appuyez sur ENT pour entrer. Entrez l'épaisseur de la paroi du tuyau et appuyez sur ENT pour confirmer.
3. Tapez ▼/- pour faire défiler vers le bas et accéder à la fenêtre 14, puis appuyez sur ENT pour entrer. Utilisez les touches ▲/+ ou ▼/- pour sélectionner le matériau du tuyau et appuyez sur ENT pour confirmer.
4. Tapez ▼/- pour faire défiler vers le bas et accéder à la fenêtre 16, puis appuyez sur ENT pour entrer. Utilisez les touches ▲/+ ou ▼/- pour sélectionner le matériau de revêtement et appuyez sur ENT pour confirmer.
5. Tapez ▼/- pour faire défiler vers le bas et accéder à la fenêtre 20, puis appuyez sur ENT pour entrer. Utilisez les touches ▲/+ ou ▼/- pour sélectionner le type de fluide et appuyez sur ENT pour confirmer.
6. Tapez ▼/- pour faire défiler vers le bas et accéder à la fenêtre 23, puis appuyez sur ENT pour entrer. Utilisez les touches ▲/+ ou ▼/- pour sélectionner le type de capteur et appuyez sur ENT.
7. Tapez ▼/- pour faire défiler jusqu'à la fenêtre 24, puis appuyez sur ENT. Utilisez les touches ▲/+ ou ▼/- pour sélectionner la méthode d'installation et appuyez sur ENT pour confirmer.
8. Tapez ▼/- pour faire défiler jusqu'à la fenêtre 25. Installez le capteur en fonction de la distance d'installation affichée et de la méthode d'installation sélectionnée à l'étape précédente (voir Installation du capteur).
9. Tapez MENU 2 6 pour accéder à la fenêtre 26, puis appuyez sur ENT. Utilisez les touches ▲/+ ou ▼/- pour sélectionner "1. Solidifier les paramètres et utiliser tout".
Appuyez ensuite deux fois sur ENT pour confirmer (cette étape est très importante).
II. Sélection et positionnement des points de mesure et d'installation :
1. Idéalement, la section du tuyau doit être droite, à au moins 10D du coude en amont et 5D en aval (voir le manuel d'instructions pour plus de détails). Si cela n'est pas possible, installez la sonde au plus près du milieu, légèrement en aval. D est le diamètre extérieur du tuyau.
2. S'il y a de l'isolation sur le tuyau, retirez une partie de la couche isolante en fonction de la distance et de la méthode d'installation. Après le positionnement, assurez-vous que les deux capteurs se trouvent sur le même plan axial. Les capteurs doivent être installés sur le côté du tuyau, et non en haut ou en bas (comme indiqué sur le schéma).
III. Installation de capteurs à pince externes :
En mesures réelles, compte tenu de la présence de bulles d'air en partie haute du tuyau et de sédiments en partie basse, les positions 6h/12h sont à éviter. La sonde doit être installée des deux côtés horizontaux du tuyau. Si l'espace est limité, la sonde peut être installée verticalement ou en biais, à condition que le tuyau soit rempli de liquide et exempt de bulles d'air.

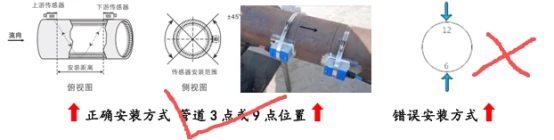

1 : Installation selon la méthode V-applicable aux diamètres de tuyaux allant du DN32 au DN100. Vue schématique de haut/en bas.

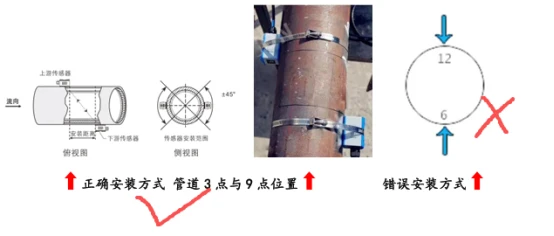

2 : Installation selon la méthode Z-applicable aux tuyaux de taille supérieure à DN100. Vue schématique de haut/en bas.
Ⅳ. Meulage du point d'installation :
Les tuyaux métalliques doivent être meulés. Utilisez une meuleuse d'angle ou une lime droite pour meuler une zone carrée d'environ 1,5 fois la surface de la surface inférieure de la sonde au point d'installation afin de faciliter le mouvement de la sonde et l'ajustement optimal du signal de mesure. (Les tuyaux en PVC n'ont pas besoin d'être poncés ; il suffit de les essuyer.) Après le meulage, la surface doit être brillante, lisse et exempte de taches de rouille.
V. Installation et réglage de la sonde :
1. Le débitmètre à ultrasons dispose de deux sondes, en amont et en aval.

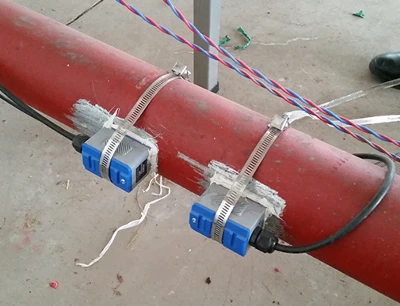

Tout d’abord, appliquez uniformément une couche d’agent de couplage ou de silicone de 1 à 2 mm d’épaisseur sur la surface inférieure de la sonde en amont. Ensuite, fixez fermement la sonde au point de terre du tuyau en amont et fixez-la avec la sangle en acier fournie (en assurant un bon couplage entre la surface inférieure de la sonde et la surface du tuyau, exempte de bulles d'air, de gravillons ou d'autres impuretés).
Ⅵ. Vidéo d'installation pour pince-onDébitmètres à ultrasons (TUF-2000B, TUF-2000M, TUF-2000S):
