1.Introduire :
Les débitmètres à turbine sont des appareils utilisés pour mesurer le débit de liquides. Ils sont couramment utilisés dans les environnements industriels et commerciaux où une mesure précise du débit de fluide est requise. Ces débitmètres fonctionnent en mesurant la vitesse de rotation d'une turbine ou d'une hélice placée dans le flux de fluide.
Le fabricant de débitmètres à turbine Henan Junyuan est spécialisé dans la conception, le développement et la production d'équipements de débit. Une technologie de pointe et des principes d'ingénierie sont utilisés pour garantir que l'instrument est extrêmement précis, fiable et efficace. En tant que fabricant, nous proposons une gamme de débitmètres personnalisables pour répondre aux besoins spécifiques de nos clients.
|
|
|
|
|
|
|
|
|
2. Caractéristiques structurelles et principe de fonctionnement :
*Caractéristiques structurelles :
Le capteur est un roulement en alliage dur de type poussée, qui non seulement assure la précision et améliore la résistance à l'usure, mais présente également les avantages d'une structure simple, d'un démontage solide et facile.
*Critères de travail :
Lorsque le fluide s'écoule à travers le boîtier du capteur, en raison de l'angle entre les pales de la turbine et la direction d'écoulement, les pales de fluide génèrent l'impact du couple de rotation, qui surmonte le couple de frottement et la résistance du fluide. Une fois que la vitesse du couteau est stable, le moment est équilibré. Palette magnétique, dans le champ magnétique du détecteur de signal (composé d'aimants permanents et de bobines), la lame rotative coupe la ligne et modifie périodiquement le flux magnétique de la bobine, induisant ainsi une bobine de signal d'impulsion électrique à la fin, et le signal est amplifié et mis en forme par l'amplificateur pour former une onde d'impulsion rectangulaire continue avec une certaine amplitude peut être transmise à l'instrument d'affichage à distance pour afficher le débit ou le volume instantané du fluide. Dans une certaine plage de débit, la fréquence d'impulsion f est proportionnelle au débit instantané Q du fluide traversant le capteur, et l'équation du débit est :
Taper:
f —— fréquence d'impulsion (Hz)
k —— le coefficient de l'instrument du capteur 1 / m3, donné par la liste de contrôle. Si [1 / L] comme unité
Q— écoulement transitoire du fluide (conditions de travail) m3 / h
3600 —— facteur de conversion
Le coefficient de chaque capteur de l'instrument dans le certificat d'étalonnage sera complété par le fabricant, placé dans l'instrument d'affichage sous la forme d'un ensemble complet de valeurs k, peut afficher le débit instantané et le total cumulé.
3.Paramètres de base et tableau des performances techniques :
|
Modèle et signe du produit |
instruction |
|||||
|
|
LWGY□ |
calibre |
□ |
□ |
□ |
|
|
taper |
LWGY |
|
|
|
|
De base, plus alimentation 12 V/24 V, sortie impulsionnelle, haut niveau 8 V ou supérieur Niveau bas 0.8 V ou moins |
|
LWGYA |
|
|
|
|
Système à deux fils 4 ~ 20 ma courant de sortie, far eaststone - type |
|
|
LWGYB |
|
|
|
|
Affichage du type de batterie sur la scène |
|
|
LWGYC |
|
|
|
|
La scène montre une sortie de courant à deux fils / 4 ~ 20 ma |
|
|
Diamètre nominal |
DN4 |
|
|
|
4 mm, plage de débit de turbine ordinaire de 0.04 ~ 0,04 m3 / h La turbine à large plage est 0.04 ~ 0,4 m3 / h |
|
|
DN6 |
|
|
|
6 mm, plage de débit de turbine ordinaire de 0.1 ~ 0.1 m3/h La turbine à large plage est 0.06 ~ 0,6 m3 / h |
||
|
DN10 |
|
|
|
10 mm, plage de débit de turbine ordinaire de 0,2 ~ 1,2 m3 / h La turbine à large plage est 0.15 ~ 1,5 m3 / h |
||
|
DN15 |
|
|
|
15 mm, plage de débit de turbine ordinaire 0.6 ~ 6 m3 / h La turbine à large plage est 0.4 ~ 8 m3 / h |
||
|
DN20 |
|
|
|
Plage de débit de turbine ordinaire de 20 mm 0,8 ~ 8 m3 / h |
||
|
DN25 |
|
|
|
25 mm, plage de débit de turbine ordinaire 1 ~ 10 m3 / h La turbine à large plage est 0.5 ~ 10 m3 / h |
||
|
DN40 |
|
|
|
40 mm, plage de débit de turbine ordinaire 2 ~ 20 m3 / h Turbine à large plage pour 1 ~ 20 m3 / h |
||
|
DN50 |
|
|
|
50 mm, plage de débit de turbine ordinaire 4 ~ 40 m3 / h Turbine large plage pour 2 ~ 40 m3 / h |
||
|
DN80 |
|
|
|
80 mm, plage de débit de turbine ordinaire 10 ~ 100 m3 / h La turbine à large plage est de 5 ~ 100 m3 / h |
||
|
DN100 |
|
|
|
100 mm, plage de débit de turbine ordinaire de 20 à 200 m3 / h La turbine à large plage est de 10 ~ 200 m3 / h |
||
|
DN150 |
|
|
|
150 mm, plage de débit de turbine ordinaire 30 ~ 300 m3 / h Turbine à large plage pour 15 ~ 300 m3 / h |
||
|

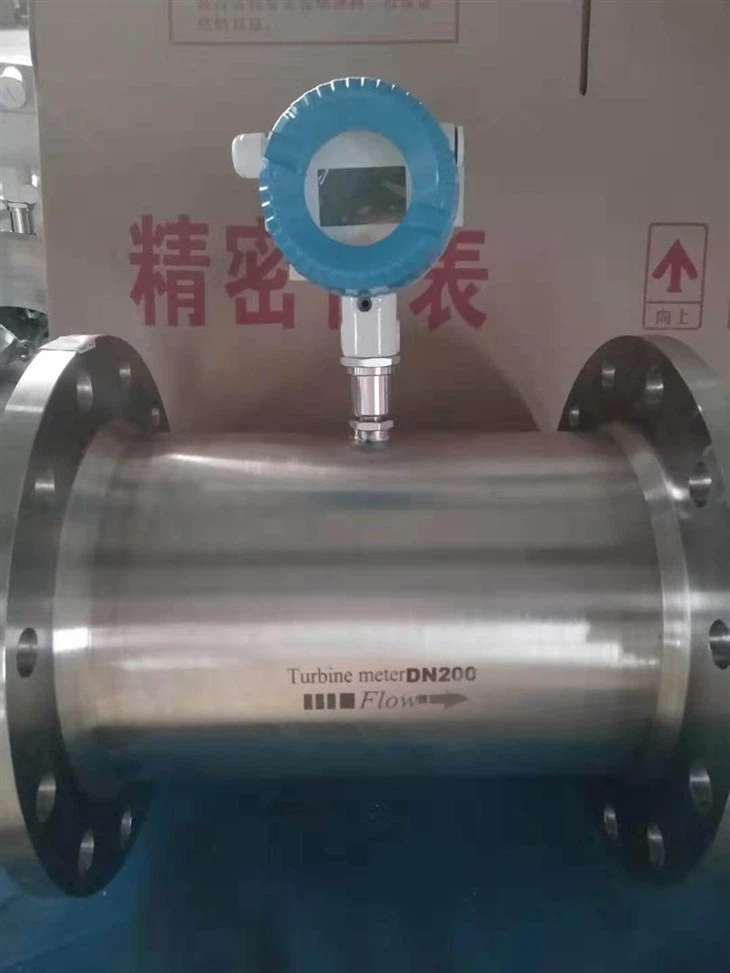

DN200 |
|
|
|
200 mm, plage de débit de turbine ordinaire de 80 ~ 800 m3 / h La turbine à large plage est de 40 ~ 800 m3 / h |
||
|
Antidéflagrant |
|
|
|
Aucune marque pour le type antidéflagrant |
||
|
B |
|
|
type antidéflagrant |
|||
|
précision grade |
A |
|
Précision±0.2grade |
|||
|
B |
|
Précision±0.5grade |
||||
|
Débit turbine taper |
A |
Turbine à large plage |
||||
|
B |
Turbine ordinaire |
|||||
DN4-DN40——Le diamètre du capteur est une connexion filetée, la pression de service maximale est de 6,3 MPa ;
DN{{0}}Capteur de connexion à bride de calibre DN200, pression de service maximale 4.0Mpa.
Tube droit pour capteur calibre DN4-DN10, filtres avant et arrière.
Les conduites droites DN15 ou plus peuvent être équipées de capteurs avant et après.
DN15-DN40——Le diamètre du capteur peut être transformé en connexion à bride, connexion filetée et connexion de serrage.
* Température moyenne : -20- plus 150 degrés.
* Température : -20- plus 55 degrés.
* Tension d'alimentation : 12 V/24 V, courant : inférieur à 10 mA.
*Amplitude de tension de sortie, niveau haut 8 V ou supérieur, niveau bas 0.8 V ou moins.
*Distance de transmission, la distance entre le capteur et l'instrument d'affichage peut atteindre 1000 mètres.
4. Installation, utilisation et réglage :
La méthode d'installation du capteur adopte une connexion filetée ou à bride selon différentes spécifications. La méthode d'installation est comme indiqué sur la figure :
Remarque : 1. Le filtre, 2. Tuyau droit avant, 3. La turbine, 4. Le préamplificateur à turbine, 5. Boîtier ,6. Après le tuyau droit
Remarque : 1. L'anneau de compression,2. Le boulon 4 x 14 ,3. La rondelle,4. joint joint d'étanchéité, 5. Fil 1Cr18Ni9Ti - 0.8 x 2,5,6. Paquet d'écran, 7.base
Remarque : 1. Cas ,2. Guider avant un ,3. roue, 4. La roue mène à a, 5. Après le préamplificateur
Remarque : 1. Le roulement à billes, 2 guides de roulement à billes avant a, 3. La bride, 4 coque de bride, 5. Préamplificateur, 6. Turbine ,7. roulement, 8. Axe de roulement
Atelier de production 5.Sensor :
|
|
|
6. FAQ :
1. Q : Êtes-vous un fabricant de débitmètres à turbine ?
R : Oui ! Nous avons plus de 20 ans d'expérience dans la fabrication, l'usine a été créée en 2002 et notre département de commerce international a été créé en 2018.
2. Q : Acceptez-vous la personnalisation ?
R : Oui. Nous pouvons personnaliser les produits en fonction des différents besoins des clients.
3. Q : Soutenez-vous le service d'échantillon ? Quel est le MOQ?
A : Oui, notre MOQ est 1PCS.
4. Q : Quelle est votre méthode de paiement ?
R: Nous prenons en charge le paiement TT, le paiement par carte de crédit en ligne, le paiement Western Union, le paiement RMB transfrontalier, le paiement LC.
Si vous avez d'autres questions, veuillez nous contacter, nos représentants commerciaux répondront à toutes vos questions, faites bon accueil à votre demande!
