Débitmètre à ultrasons TUF2000B

1. Principe de fonctionnement :

Le débitmètre à ultrasons TUF2000B est un appareil très avancé et efficace, qui utilise des ondes ultrasoniques pour mesurer le débit instantané et le débit cumulé de liquide dans le pipeline. Le principe de fonctionnement est basé sur la méthode de mesure du temps de vol, dans laquelle des ondes sonores d'une fréquence spécifique sont transmises d'un capteur à l'autre à travers le milieu mesuré.
La mesure du temps de propagation des ondes ultrasonores entre les capteurs émetteur et récepteur détermine le débit du fluide dans la canalisation. Ce débitmètre se compose d'une paire de capteurs : un émetteur et un récepteur. Les capteurs émetteurs émettent des ondes ultrasonores se propageant dans le sens du flux et les capteurs récepteurs détectent ces ondes.
Les débitmètres à ultrasons mesurent la différence de vitesse des ondes ultrasonores, puis calculent la vitesse du fluide dans le tuyau. Enfin, le compteur détermine le volume de fluide ayant traversé le tuyau sur une période de temps donnée.
Il s'agit d'un appareil précis et fiable, particulièrement utile dans les applications où la précision et la fiabilité sont essentielles. Il est couramment utilisé pour mesurer l’eau, les boissons, etc., ainsi que divers autres fluides industriels, ce qui en fait un outil essentiel dans de nombreuses industries. Facile à installer sans couper ni casser les tuyaux. Le capteur n'entre pas en contact avec le liquide. Il est largement utilisé dans la mesure des liquides industriels.

2. Les types de capteurs dont l'hôte TUF2000B peut être équipé :

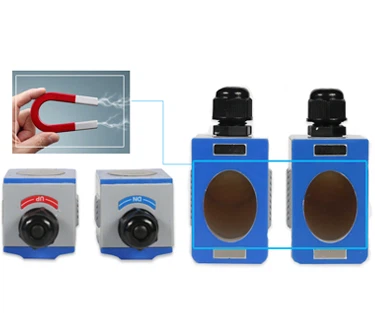

※Capteur à pince
※Capteur enfichable
※Capteur de canalisation

3. Dimensions et instructions d'installation du débitmètre à ultrasons TUF-2000B :

※TUF-2000Dimensions B :

※Installation murale : fixez le convertisseur avec 4 boulons à expansion Φ6 ou des clous ordinaires :

※Montage sur rail DIN à l'aide de pinces de fixation sur rail :

※Montage sur rail DIN à l'aide d'un support PCB :

※Remarque : Le convertisseur TUF-2000B peut également être installé au mur ou dans le boîtier de distribution, boîtier antidéflagrant

※TUF-2000Schéma de câblage B :

4. Définissez rapidement les paramètres de mesure :
Des paramètres de mesure précis ont une grande influence sur la précision et la fiabilité des mesures. Il est recommandé de mesurer la circonférence réelle et l'épaisseur de paroi du tuyau. Des jauges d'épaisseur à ultrasons peuvent être utilisées pour mesurer l'épaisseur des tuyaux.

Les paramètres de mesure sont définis du Menu10 au Menu29. Veuillez remplir dans l'ordre.

Les paramètres suivants doivent être saisis avant la mesure :

※Unité de diamètre extérieur : mm
※Unité d'épaisseur de tuyau : mm
※Matériau du tuyau
※Paramètres du revêtement : épaisseur, vitesse du son (s'il y a un revêtement)
※Type liquide
※type de capteur
※Type d'installation du capteur

Les paramètres ci-dessus sont généralement définis selon les étapes suivantes :
※Appuyez sur MENU 1 1 pour accéder à la fenêtre M11 et saisir le diamètre extérieur du tuyau, puis appuyez sur
Touche ENT.
※Appuyez sur la touche ▼/- pour accéder à la fenêtre M12 afin de saisir le diamètre extérieur du tuyau, puis appuyez sur la touche ENT.
※Appuyez sur la touche ▼/- pour accéder à la fenêtre M14 et appuyez sur la touche ENT pour accéder au mode de sélection d'option.
Utilisez les touches ▲/+ et ▼/- pour sélectionner le matériau du tuyau, puis appuyez sur la touche ENT.
※Appuyez sur la touche ▼/- pour accéder à la fenêtre M16 et appuyez sur la touche ENT pour accéder au mode de sélection d'option. utiliser
Appuyez sur les touches ▲/+ et ▼/- pour sélectionner le matériau de doublure, puis appuyez sur la touche ENT. Sélectionnez "Non doublé",
S'il n'y a pas de doublure.
※Appuyez sur la touche ▼/- pour accéder à la fenêtre M20 et appuyez sur la touche ENT pour accéder au mode de sélection d'option. utiliser
Appuyez sur les touches ▲/+ et ▼/- pour sélectionner le liquide approprié, puis appuyez sur la touche ENT.
※Appuyez sur la touche ▼/- pour accéder à la fenêtre M23 et appuyez sur la touche ENT pour accéder au mode de sélection d'option. utiliser
Utilisez les touches ▲/+ et ▼/- pour sélectionner le bon type de capteur, puis appuyez sur la touche ENT.
※Appuyez sur la touche ▼/- pour accéder à la fenêtre M24 et appuyez sur la touche ENT pour accéder au mode de sélection d'option. utiliser
Appuyez sur ▲/+ et ▼/- pour sélectionner la méthode d'installation du capteur appropriée, puis appuyez sur ENT.
※Appuyez sur la touche ▼/- pour accéder à la fenêtre M25 et obtenir la distance d'installation du capteur.
※Appuyez sur MENU 2 6 pour enregistrer le réglage des paramètres.

5.Sélection du capteur :

Type à pince	Image	Modèle	Précision	Classe de protection	Mesurer la taille du tuyau	Température moyenne
Norme		TS-2	±1%	Indice de protection IP68	DN25-DN100 mm	-30 degré -90 degré
		MT-1	±1%	Indice de protection IP68	DN50-DN700 mm	-30 degré -90 degré
		TL-1	±1%	Indice de protection IP68	DN300-DN3 000 mm	-30 degré -90 degré
Norme haute température		TS-2-HT	±1%	Indice de protection IP68	DN25-DN100 mm	-30 degré -160 degré
		MT-1-HT	±1%	Indice de protection IP68	DN50-DN700 mm	-30 degré -160 degré
		TL-1-HT	±1%	Indice de protection IP68	DN300-DN3 000 mm	-30 degré -160 degré
Support de montage		SH	±1%	Indice de protection IP68	DN25-DN100 mm	-30 degré -90 degré
		HM	±1%	Indice de protection IP68	DN50-DN300 mm	-30 degré -90 degré
		EB-1	±1%	Indice de protection IP68	DN300-DN700 mm	-30 degré -90 degré
Support de montage haute température		HS-HT	±1%	Indice de protection IP68	DN25-DN100 mm	-30 degré -160 degré
		HM-HT	±1%	Indice de protection IP68	DN50-DN300 mm	-30 degré -160 degré
		EB-1-HT	±1%	Indice de protection IP68	DN300-DN700 mm	-30 degré -160 degré
Capteur ultra haute température		HS-SHT	±1%	Indice de protection IP68	DN25-DN100 mm	-30 degré -260 degré
		HM-SHT	±1%	Indice de protection IP68	DN50-DN700 mm	-30 degré -260 degré

6.vidéo d'installation :

Foire aux questions:

1. Question : Quelle est la précision du débitmètre à ultrasons ?

R : La précision de notre débitmètre est de 1 %.

2. Q : Qu'en est-il de la garantie ?

R : Notre garantie est de 24 mois. En cas de problème de qualité, nous pouvons remplacer la nouvelle machine gratuitement

3. Q : Puis-je commander des échantillons ? Quel est le MOQ ?

R : Bien sûr, notre MOQ est de 1 pièce, nous avons une grande quantité de stock et pouvons vous aider à obtenir des échantillons le plus rapidement possible.

4. Q : Est-il facile à installer ?

R : Bien sûr, l'installation est très simple, et nous avons un manuel d'installation avec nous, et nous guiderons également l'installation en ligne.

5. Q : Comment payer ? Quels sont les moyens de paiement ?

R : Il peut être payé par : paiement TT, paiement en ligne par carte de crédit, paiement Western Union, paiement LC.

Si vous avez d'autres questions, veuillez nous contacter, nous aurons des représentants commerciaux et des ingénieurs professionnels pour répondre à toutes vos questions. Tous les collègues de Henan Junyuan Automation Equipment Co., Ltd. accueillent favorablement votre demande ! ! ! !
