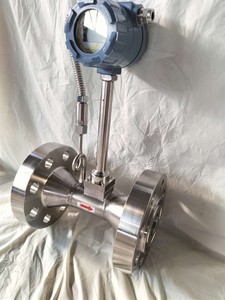

Compteur à vortex

1. Principe de fonctionnement :

Le vortexmètre est un appareil utilisé pour mesurer le débit de fluide. Cela fonctionne sur l’effet von Karman, c’est-à-dire que lorsque le fluide traverse un obstacle, un vortex est généré du côté aval. Ces tourbillons alternent d’un côté à l’autre selon un schéma régulier.

L'instrument a un corps émoussé qui empêche l'écoulement du fluide, créant ainsi des tourbillons. Ces tourbillons provoquent des fluctuations de pression détectées par des capteurs placés sur les côtés du corps. La fréquence de ces fluctuations de pression est directement proportionnelle au débit du fluide.

L'avantage est qu'il mesure avec précision le débit quelle que soit la viscosité ou la densité du fluide mesuré. Il s’agit également d’un appareil durable sans pièces mobiles, ce qui le rend nécessitant peu d’entretien et durable.

Dans l’ensemble, un débitmètre vortex est un outil fiable et précis qui peut être utilisé pour mesurer le débit de fluide dans diverses applications industrielles. Sa conception est simple et durable, et il offre une large gamme d'applications pour mesurer le débit de la plupart des fluides.

2. Classification des débitmètres vortex :

⑴. Classification des méthodes de connexion : raccordement à bride (normes de bride : DIN, ANSI, JIS), serrage à bride, raccordement fileté,

⑵. Classification des types d'affichage :

※Type d'impulsion (sans affichage, mais peut être connecté à un totalisateur de débit ou à un dispositif de contrôle),

※ Type intégré avec affichage,

※ Type divisé (type d'impulsion + totalisateur de débit, si la température du fluide est supérieure à 250 degrés, le type divisé doit être utilisé),

※ Type de température et de pression intégré (peut afficher la température, la pression et le débit en même temps, principalement utilisé dans les médias à vapeur),

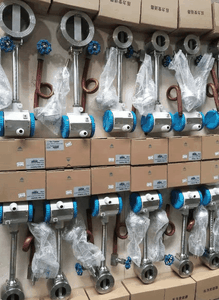

※Type divisé avec température et pression

※ Ce débitmètre avec compensation de température et de pression peut afficher des unités de masse lors de la mesure de la vapeur, telles que : KG/H, tonnes/H.

3. Champ d'application :

Le débitmètre vortex est un appareil de mesure de débit multifonctionnel largement utilisé dans de nombreuses industries. Sa conception unique utilise les vortex créés par l'écoulement du fluide pour déterminer le débit.

Première application : industrie pétrolière et gazière. Ils sont couramment utilisés pour mesurer le débit de gaz naturel, de pétrole brut et de produits raffinés tels que l’essence et le diesel. Ses caractéristiques de haute précision et sa fiabilité le rendent idéal pour ces applications.

Application 2 : Industrie chimique et pétrochimique. Ils sont utilisés pour mesurer le débit de divers liquides et gaz, notamment des liquides corrosifs et abrasifs. Ils peuvent être utilisés dans des environnements dangereux, tels que ceux contenant des gaz explosifs ou toxiques.

Troisième application : Industrie alimentaire et des boissons. Ils sont utilisés pour mesurer le débit de liquides tels que le lait, la bière et les boissons gazeuses. Ils sont également utilisés pour mesurer le débit de vapeur dans les applications de transformation des aliments.

Application 4 : Industrie du traitement de l’eau et des eaux usées. Ils peuvent être utilisés pour mesurer le débit d’eaux brutes, traitées et usées. Ils peuvent également être utilisés pour mesurer le flux de produits chimiques utilisés dans les procédés de traitement.

Par conséquent, les compteurs vortex ont de nombreuses applications dans de nombreuses industries. Leur précision, leur fiabilité, leur polyvalence et leur capacité à mesurer une variété de liquides et de gaz en font un outil essentiel pour de nombreuses entreprises.

4.Structure et taille :

⑴La structure de base :

⑵dimension physique :

Nous sommes un fabricant, donc les dimensions globales de tous les produits que nous fabriquons sont fabriquées sur mesure. Vous trouverez ci-dessous les tailles pour certains diamètres de tuyaux, veuillez nous contacter si vous avez besoin de plus.

5. Plage de débit du débitmètre :

(1) Tableau des plages de débit pour la mesure des liquides et des gaz courants :

⑵Tableau des plages de mesure des débits de vapeur saturée et de vapeur surchauffée :

6. Atelier de production de capteurs :

7. Exigences d'installation :

(1) La température ambiante du site d'installation doit répondre aux exigences techniques

(2) L'emplacement d'installation ne doit pas présenter de fortes vibrations ni de fortes interférences de champ magnétique. Des mesures de réduction des vibrations doivent être prises en cas de fortes vibrations
Par exemple, utilisez des supports absorbant les vibrations ou des coussinets en caoutchouc souple absorbant les vibrations.

(3) L'emplacement d'installation doit garantir une installation et une maintenance faciles.

(4) La zone autour du site d'installation ne doit pas être remplie de gaz corrosifs ni inondée.

(5) Évitez la lumière directe du soleil ou l'exposition au soleil pendant de longues périodes. Dans ce cas, les mesures d'ombrage nécessaires doivent être prises.

(6) La direction de la flèche d'écoulement sur le capteur doit être cohérente avec la direction d'écoulement du fluide dans le tuyau.

(7) Lors de la mesure du liquide, assurez-vous que le pipeline est plein. Lorsqu'une installation verticale est requise, le fluide doit s'écouler de bas en haut.

(8) La vanne de régulation de débit ne doit pas être installée en amont du débitmètre, mais doit être installée en aval du débitmètre.

(9) Les parties supérieure et inférieure doivent être configurées avec des sections droites de longueur suffisante en fonction des conditions du site.
(voir le tableau ci-dessous):

(10)La méthode d'installation est la suivante :

8.FAQ :

1. Q : Êtes-vous un fabricant ?

R : Bien sûr, nous avons 20 ans d’expérience dans la fabrication en Chine et nous pouvons fournir des OEM, ODM.

2. Q : Quelle est la quantité minimum de commande PCS ?

R : Notre quantité minimum de commande est de 1 pièce.

3.Q : Combien de temps est le délai de livraison ?

R : Nous déterminerons le délai de livraison en fonction du volume de vos achats et du temps de transport. Si votre volume d'achat est inférieur à 50 pièces, notre temps de production est estimé à 7 jours ouvrables. Le temps de transport sera déterminé en fonction de votre adresse de livraison et le mode d'expédition calcule le temps d'expédition.

4.Q : Quels sont les modes de paiement ?

R : Nous prenons en charge : le paiement TT, le paiement RMB, le paiement en ligne par carte de crédit, le paiement Western Union, le paiement LC.

Si vous avez d'autres questions, veuillez nous contacter et nous ferons en sorte qu'un représentant commercial professionnel vous contacte pour répondre à toutes vos questions. Tous les collègues de Henan Junyuan Automation Equipment Co., Ltd. accueillent vos demandes à tout moment ! ! ! !
