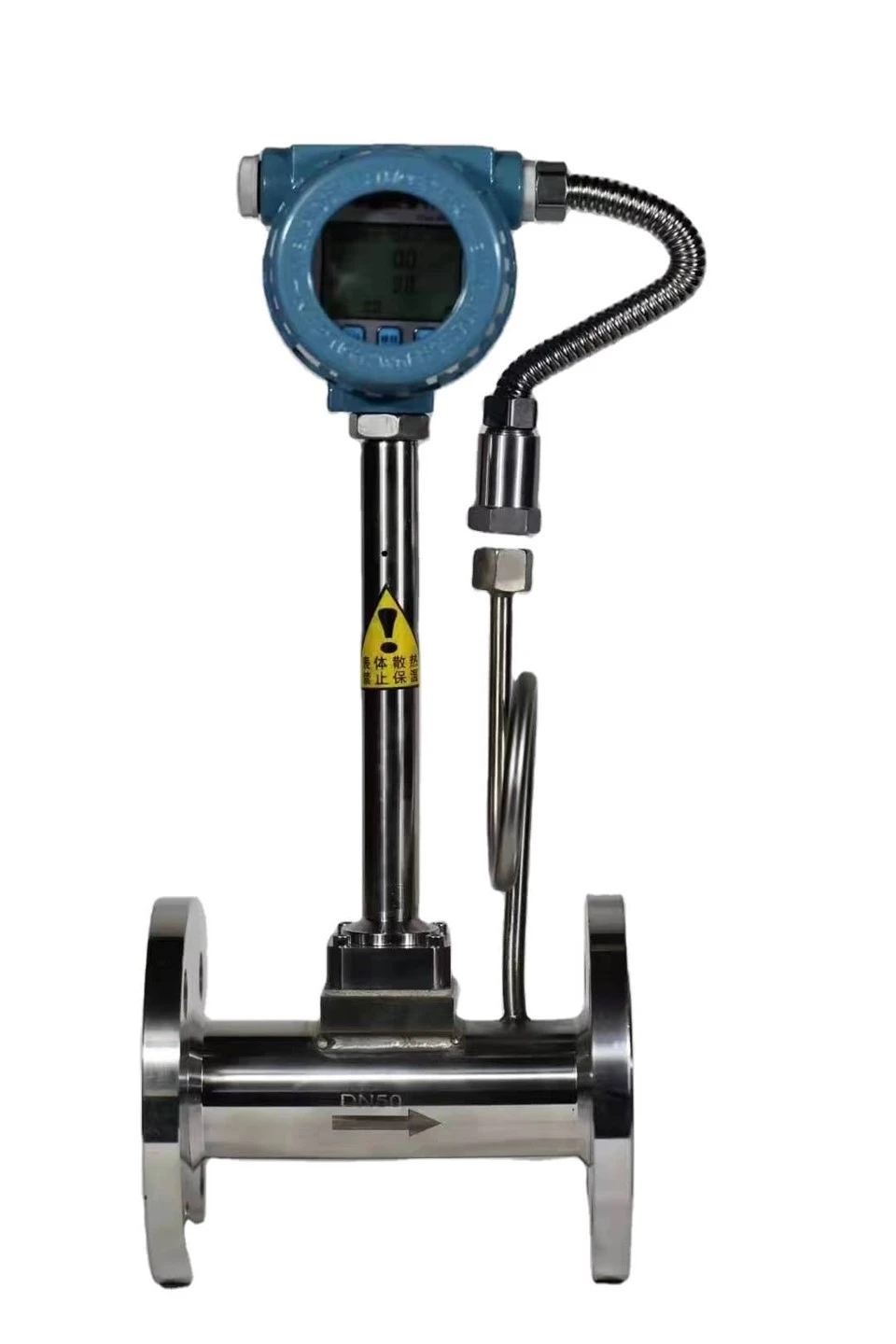

Le transmetteur de débit de type vortex fonctionne sur la base du principe de « l'effet Von Kármán ». Cet appareil est capable de résister à des températures élevées allant jusqu'à 350 degrés tout en atteignant une précision de mesure de 1 %. Son capteur est disponible dans un choix de matériaux SS304 ou SS316. Équipé de capacités simultanées Modbus, 4-20 mA et de sortie d'impulsions, il constitue l'instrument privilégié pour mesurer les gaz, les liquides, la vapeur et les huiles thermiques. En tant qu'appareil très durable, il ne contient aucune pièce mobile interne, offrant les avantages distincts d'une installation simple, d'une maintenance pratique et de faibles coûts de maintenance.
Comment sélectionner le débitmètre vortex le plus adapté en fonction des caractéristiques du fluide mesuré ?
1. Si vous mesurez des fluides tels que des gaz, de la vapeur saturée, de la vapeur surchauffée ou de l'huile thermique, il est nécessaire d'utiliser un débitmètre vortex équipé d'une compensation de température et de pression. De tels appareils peuvent afficher les débits en unités de masse-telles que tonnes/h ou kg/h-garantissant ainsi la précision et la stabilité des mesures. Ceci est essentiel car la densité de ces milieux, et par conséquent leur volume, fluctue en réponse aux changements de température. Les instruments équipés d'une compensation de température et de pression affichent simultanément le débit, la pression et la température ; ils corrigent automatiquement les lectures en fonction des variations de pression et de température pour produire des valeurs de mesure précises.
2. Si vous mesurez des fluides avec des densités stables-tels que l'eau ou l'air-on peut opter pour un modèle sans compensation de température et de pression. Cette approche permet de réduire les coûts d'approvisionnement tout en maintenant un niveau de précision de 1 %.
Types de compensation de température et de pression de connexion à bride
Bride-Type à serrage avec compensation de température et de pression
Bride-Transmetteur de débit de type vortex connecté (sans compensation de température et de pression)
Split-Type à bride-Transmetteur de débit Vortex connecté avec compensation de température et de pression
2. Spécifications :
| Milieu mesuré | Liquides, gaz conducteurs et non conducteurs, vapeur saturée et vapeur surchauffée. |
| Diamètre nominal (DN) | 15mm ~ 500mm |
| Précision des mesures | ±1% |
| Pression nominale | PN16, PN25, PN40, PN63, PN100 (options de type à bride ou à plaquette-disponibles) |
| Température moyenne | Température normale : -25 degrés ~ 250 degrés ; Haute température : -25 degrés ~ 400 degrés |
| Matériau du capteur | Acier inoxydable (SS304, SS316L) |
| Rapport de portée | Gaz : 10 : 1 ~ 30 : 1, Liquide : 40 : 1 |
| Communication/Sortie | 4-20 mA, sortie d'impulsion, protocole HART, Modbus |
| Classe de protection | IP65, IP68 |
| Alimentation | DC 24 V, batterie au lithium 3.6, |
3. Vidéo : Débitmètre Vortex connecté à bride-avec compensation de température et de pression :
3. Demande de prix :
T1. Êtes-vous un fabricant ou une société commerciale?
A1 : Nous sommes un fabricant. Notre usine est située à Kaifeng, en Chine, et est en activité depuis 2002. Nous fabriquons et vendons principalement une large gamme de débitmètres industriels et de produits connexes. Vous êtes invités à nous rendre visite !
Q2. Quels produits et services pouvez-vous fournir ?
A2 : Nous proposons des services complets-à guichet unique pour les solutions de mesure de débit. Notre gamme de produits comprend la vente de divers débitmètres industriels, compteurs d'eau à ultrasons industriels, transmetteurs de pression différentielle, transmetteurs de pression et autres instruments.
Q3. Quelles sont vos conditions d'emballage ?
A3 : Généralement, nous sélectionnons l'emballage le plus adapté et le plus sécurisé en fonction du poids du produit et du mode d'expédition choisi. Pour les équipements impliquant des tuyaux de petit diamètre-qui ont tendance à être plus légers-en particulier lorsqu'ils sont expédiés par courrier express, nous utilisons un emballage en carton avec un rembourrage interne en mousse. Pour les équipements avec des tuyaux de grand diamètre-en particulier lorsqu'ils sont expédiés par fret maritime-nous optons pour un emballage en caisse en bois.
Q4. Quel est votre délai de livraison ?
A4 : Nous maintenons un inventaire substantiel de matières premières et d'équipements de configuration standard-. Pour les modèles standards-en particulier les commandes de 50 unités ou moins-le temps estimé requis pour la production et l'étalonnage après la confirmation de la commande est de 2 jours ouvrables. Pour les modèles non-standard, les délais de production varient en fonction de la quantité et des spécifications spécifiques ; généralement, cela prend 5 jours ouvrables. Pour des détails plus spécifiques, veuillez consulter nos représentants commerciaux.
Q5. Quelle est votre quantité minimum de commande (MOQ) ?
A5 : Notre quantité minimum de commande est de 1 unité.
Q6. Comment garantissez-vous une qualité élevée des produits ?
A6 : Nous avons établi un système complet de contrôle de qualité. Avant leur expédition à nos clients, tous nos produits sont soumis à une inspection approfondie par nos départements IQC (Incoming Quality Control) et OQC (Outgoing Quality Control).
